Multi Media Board LCD Driver Pcba RK3288 Android Kit EDP LVDS HD 4k Lcd Mainboard
Imagens do produto

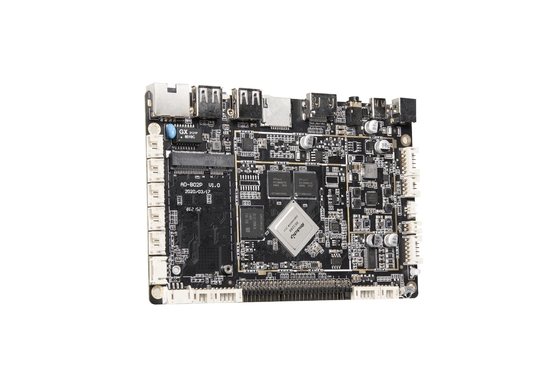

Frente:

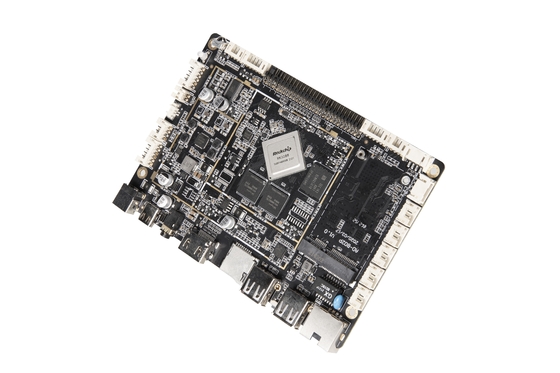

Para trás:
1: Usado para se conectar à Ethernet
2: Utilizado para dispositivos USB2.0
3Botão de atualização
4Para dispositivos USB2.0
5: Utilizado para armazenar cartão TF
6: Usado para ligar um dispositivo de exibição HDMI
7: Usado para inserir o fone de ouvido
8: Usado para se conectar ao computador
9: Utilizado para ligar a cabeça de alimentação de 12 V
10: Utilizado para potência de saída POE
11: Para dispositivos USB2.0
12: Para dispositivos USB2.0
13:Interface GPIO reservada
14:Utilizado para ligar dispositivos em série UART/RS232
15: Usado para ligar ao pequeno painel de botões
16: Utilizado para ligar à interface de entrada de energia de 12 V
17: Usado para ligar equipamento padrão UART
18: Utilizado para ligar a energia RTC
19: Usado para ligar o microfone
20: Usado para ligar o infravermelho e luz
21: Luz LED
22: para dispositivos USB2.0
23: Utilizado para ligar um dispositivo serial UART/RS232
24: Utilizado para ajustar a iluminação de fundo do EDP
25: Utilizado para ligar-se ao ecrã de EDP
26: Utilizado para ligar ao ecrã LVDS
27: Utilizado para selecionar a tensão de alimentação do ecrã LVDS
28: Utilizado para ajustar a luz de fundo do LVDS
29: Usado para ligar alto-falantes
30: Utilizado para receber infravermelhos
31: Utilizado para ligar módulos 4G
32: utilizado para armazenar o cartão SIM
33: utilizado para ligar à TP
34: Usado para se conectar à antena WIFI
35: Usado para se conectar à câmara MIPI
Características:
- O chip RK3288 adota a solução quad-core A17, que é um dos chips quad-core mais poderosos do mercado.A solução de placa-mãe RK3288 usando este chip tem um salto qualitativo no desempenho em comparação com o comum single-corePode reproduzir vários formatos de telas de vídeo de alta definição e pode lidar com operações interativas complexas.
- A placa integrada Android RK3288 adiciona a sua própria tecnologia exclusiva ao hardware e software para garantir a estabilidade do produto,que pode fazer o produto final chegar a 7*24 horas sem supervisão.
- Alta integração. A placa Android RK3288 integra funções como Ethernet, wifi, Bluetooth, 4G, amplificador de energia, cartão SD, fonte de alimentação de luz de fundo, etc.,que simplifica muito o projeto de toda a máquinaO design da placa-mãe ultra fina pode tornar o design de toda a máquina mais bonito.
- Alta escalabilidade. 5 portas USB e 3 portas seriadas, que podem expandir mais dispositivos periféricos.
Especificações básicas de hardware::
| CPU |
Rockchip RK3288 Quad-core Cortex-A17 Quad-core GPU Mali-T764 |
| Frequência principal |
10,8 GHz |
| Depósito |
LPDDR3 2G/4G Opcional |
| Capacidade de armazenamento integrada |
EMMC 8GB/16G/32G/64G etc. opcional |
|
Interface de exibição
|
Interface LVDS (single-channel, 6-bit dual-channel, 8-bit dual-channel). |
| Interface EDP Resolução máxima 4K |
| Tensão do ecrã |
Suporte 3.3V/5V/12V opcional |
| Ecrã táctil |
Suporte para tela sensível ao toque I2C, quadro de toque infravermelho multi-ponto USB, resistência, tela sensível ao toque capacitiva. |
|
A Internet
|
Com interface RJ45, suportar Ethernet 10/100M. |
| Equipado com módulo wifi&BT, suportando protocolo Wi-Fi 802.11b/g/n. Suporte BT4.0 |
| Com módulo 4G, suporte à rede 4G |
| Rotação da imagem |
Suporte a 0 graus, 90 graus, 180 graus, 270 graus de rotação manual/automática, suporte à função de sensor de gravidade (opcional) |
| Relógio em tempo real |
Bateria de alimentação externa de relógio em tempo real |
|
Dispositivo de interface
|
Suporte à câmara MIPI |
| Suporte de saída HDMI |
| 5 USB HOST (suporta câmara usb@impressora usb de 500W, disco U, mouse, teclado e periféricos usb padrão) |
| 3 grupos de portas seriadas (1 grupo de UART; 2 grupos de UART padrão ou opcional RS232). |
| 3 portas de detecção de IO |
| Cartão TF |
| Classe D alto-falante grande incorporado, 5W*2 8R |
| Microfone de suporte |
| Áudio |
MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP |
| Vídeo |
Apoia o H.264, MPEG2, VP6, VP8, MVC e outros formatos de vídeo 2160P@24FPS decodificação. YouTube e outros vídeos online, até 4K, reprodução de vídeo HTML5, Flash 10.1 reprodução |
| Imagem |
Suporte à navegação em JPG, BMP, PNG e outros formatos de imagem e suporte à rotação/slideshow/função de zoom de imagem |
| Adaptador de energia |
Input: AC100-240V.50-60HZ, saída: DC12V 3A |
Sobre o Sunchip:
A SUNCHIP é uma fábrica OEM / ODM, personalizando produtos para atender às suas necessidades é a nossa força e missão, mais de 130 funcionários ¢ equipe que inclui mais de 70 engenheiros de pesquisa e desenvolvimento,que pode fornecer serviços e soluções no design de placas principais eletrônicas Android para indústrias e domínios de sinalização digital, uma vez que está a tornar-se uma função crítica no ciclo de vida do desenvolvimento de produtos, diversas categorias de sistemas embutidos, tais como automação industrial, electrónica de consumo, dispositivos de sinalização digital embutidos e ecrã de exibição.
A Sunchip tornou-se o parceiro ODM / OEM de várias empresas de classe mundial.Nós fazemos o melhor que podemos consistentemente para fornecer produtos de excelente qualidade e serviços de parada única para todos os clientes.
Estamos ansiosos para cooperar, desenvolver e crescer com você sinceramente.
1) P: A SUNCHIP é uma fábrica ou simplesmente uma empresa comercial?
R: Somos uma FABRICA VERDADEIRA de OEM/ODM. Por favor, leia o PROFILE DA NOSSA EMPRESA, para mais informações sobre este assunto.
2) P: Quais os métodos de pagamento disponíveis?
R: Aceitamos a maioria dos métodos de pagamento: aceitamos VISA, Pay Later, T/T, Western Union, Paypal e Cash.
3) Q: Quanto tempo é o tempo de garantia?
A: 1 ano.
4) Q: Quais são os termos de envio e prazos de entrega da sua empresa?
R: O tempo de entrega / produção é diretamente afetado pelo tamanho da encomenda.
5) P: Dão descontos? R: Os preços são directamente afectados pela quantidade.Certifique-se de perguntar às nossas vendas como podemos fazer você economizar algumas despesas.
6) P: Gostaria de adicionar o logotipo da minha empresa aos seus produtos, é possível?
R: Certamente. Nós personalizamos regularmente produtos para muitos grandes varejistas e marcas. Se a sua encomenda for inferior a 10 unidades, podemos considerar isso como uma encomenda de amostra,Podem ser cobradas taxas pelas impressões do logotipoOs logótipos são fabricados de diferentes formas, por favor, pergunte às nossas vendas mais informações sobre este assunto, certamente encontraremos a solução certa para si!
Uma placa-mãe muito vendida.
